o zkoušení mnoha pracovních verzích jsem ukončil vývoj konceptu podvozku s rozvorem 2400mm. Podvozek vychází z konstrukce rámu a převodovek T334.0/T669.0.  Nápravové převodovky jsou tedy postaveny "okolo" šnekového převodu 14:1 Tenshodo a vůči rámu podvozku jsou odpružené.
Podvozek je zespodu zcela zakrytý a v leptu budou připraveny i horní kryty pro nápravové převodovky.
Podvozky budou mít dvě varianty uložení v hlavním rámu. Pro větší a těžší stroje (T478.3, T458.1) bude použito uložení jako u T669.0, tedy s pouzdrem pro čep v hlavním rámu a kolébkou pro výkyv podvozku. Pro lehčí stroje to pak bude jednodušší uložení pouze s čepem a zjednodušenou kolébkou opírající se o hlavní rám (T444.0, 714)

Podvozky mohou být poháněny oba kardany od motoru, případně jeden kardanem vedeným pod rámem pojezdu - tak aby zůstala volná kabina pro vnitřní vybavení..

Prototyp pojezdu pro T478.3.
Rám pojezdu je navržen pro zástavbu do modelu ČS-Train. Pojezd je samozřejmě možné použít pro jiné lokomotivy s podvozky o rozvoru 2400mm.
Motor je Mashima 1830.

Pohled na zastavěný pojezd odspodu.
Zespodu se k rámu podvozků šroubují konzole s maskami podvozků, na čelech rámů podvozků jsou konzolky pro přišroubování spřáhel ČS-train.

Více fotografií prototypu k vidění zde

Stavebnice pojezdu pro T458.1 bude obsahovat stejně koncipované podvozky. Rám bude ale větší a těžší - vyplňující celý hlavní rám lokomotivy. Zadní podvozek bude poháněn od předního kardanem vedeným nádrží - tak, aby kabina zůstala úplně volná.

Prototyp pojezdu T444.0 v rámu stavebnice pana Cekula.

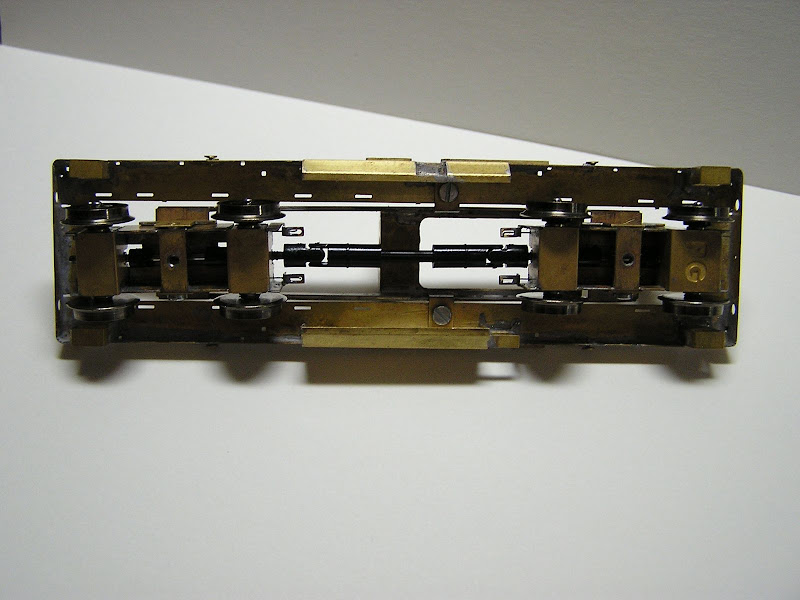

Pohled na pojezd zespodu. Prototyp ještě nemá zcela zakryté rámy podvozků.

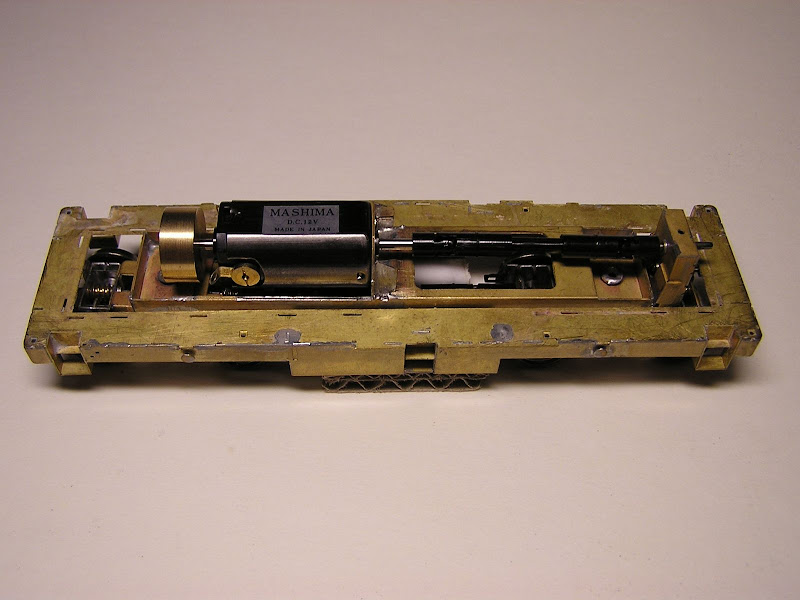

Motor je umístěn v předním představku lokomotivy. Podlahou kabiny prochází pouze kardan pohánějící zadní podvozek.

Více fotografií prototypu k vidění zde

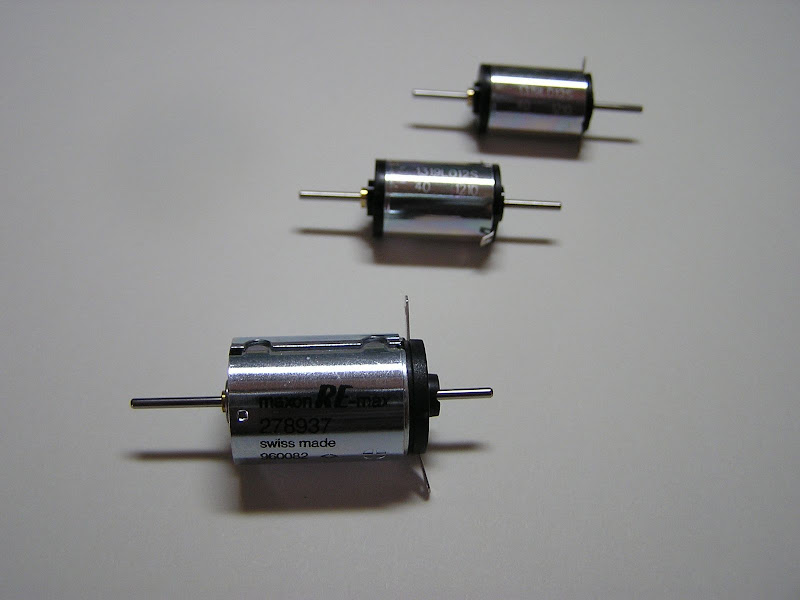

Novinkou bude také možnost pro pojezdy zvolit motory Maxon a Faulhaber.

Jako první bude "do boje" nasazen Maxon RE-max 1724 a to jako alternativa motoru Mashima 14/26 v pojezdu pro T444.0.

Pojezd pro lokomotivu 714 bude konstruován podobně jako pojezd pro T444.0. Oba podvozky budou ale poháněny přímo od motoru kardany.
Alternativou motoru Mashima bude Faulhaber 1319 pro 714 a Maxon RE-max 1724 pro použití v T466.0.
