pojezdy

Pojezd je jednoduché konstrukce s leptaným rámem a převodovkami ve stylu pojezdu pro M131.1.

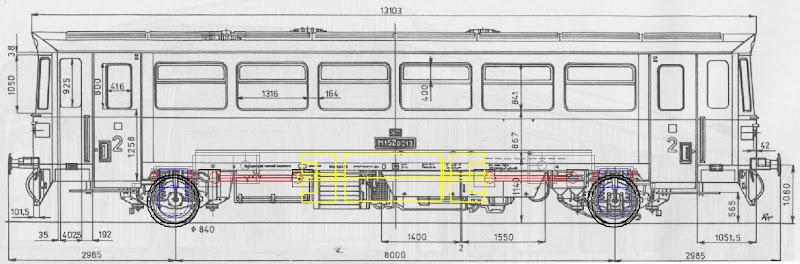

Pro zástavbu do M152.0 Bramos je potřeba úprava rámu motorového vozu - vytvoření otvorů pro rám pojezdu a přišroubování pojezdu.

Cena stavebnice je 1.550,- Kč.

Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 600,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.

První stavebnice budou k dodání v říjnu 2010.

Objednávky a informace na e-mailu:


nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

• Návod k sestavení

• Lept nápravových převodovek a rámu pojezdu

• Mosazné šneky M0.3 Šátek nalisované na hřídele

• Mosazná ozubená kola M0.3 Šátek

• Mosazná pouzdra pro hřídele

• Bronzové podložky pro převodovky

• Motor MASHIMA 10/20 se šrouby M1.4 pro jeho uchycení

• Setrvačníky

• Sadu kardanů NWSL

• Hřídel pro kardany.

• Kolečka RP25/110 9.6mm Nickel Silver

• Ocelovou strunu pro odpružení

• Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu

• Šrouby a matky M2.

Pojezd lze odizolovat s pomocí koleček s oboustrannou izolací LUCK 9.7mm s osičkou průměru 2.0mm (nejsou obsaženy ve stavebnici).

Převodovky lze místo mosazných ozubených kol osadit plastovými ozubenými koly M0.3 se šikmým ozubením, 20 zuby a dírou 2.0mm (nejsou obsaženy ve stavebnici).

Fotografie ze stavby prototypu pojezdu

Popis pojezdu:

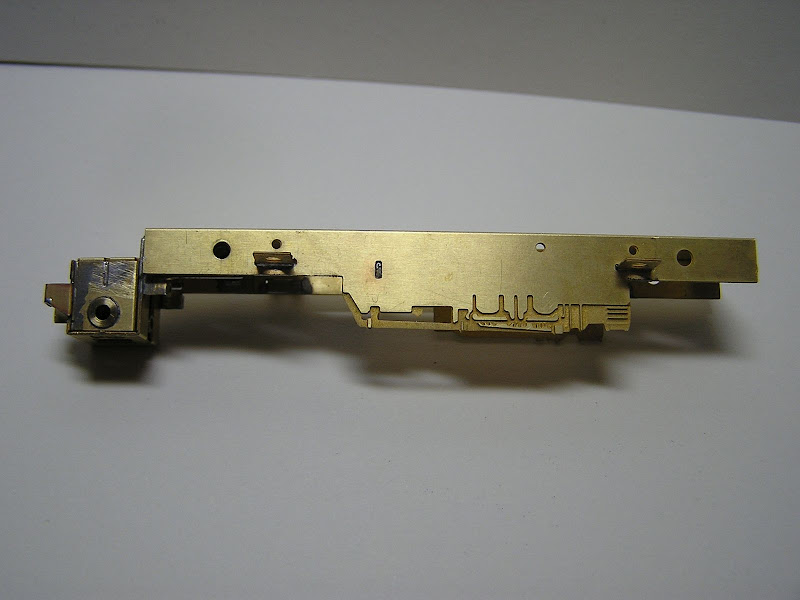

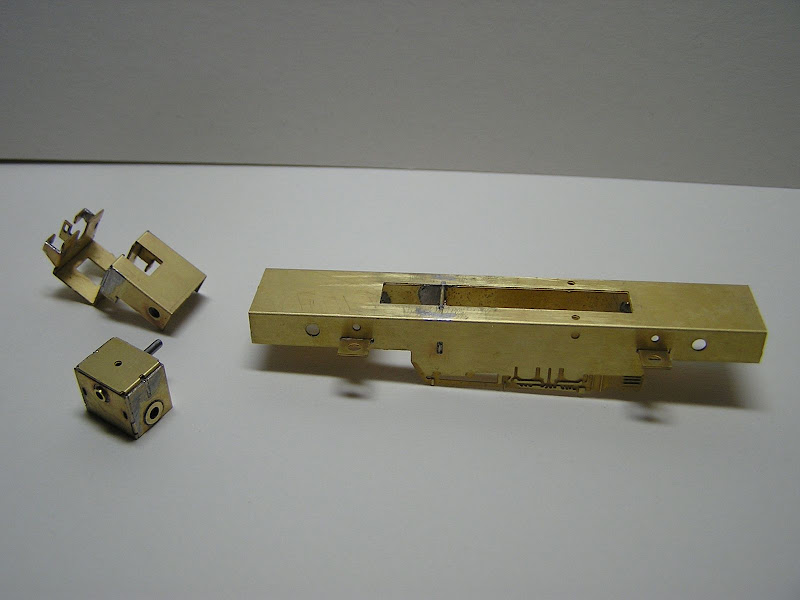

	Rám s imitací motoru a patkami pro montáž ke karoserii. Horní plocha patek je ve výšce cca 11mm od TK.

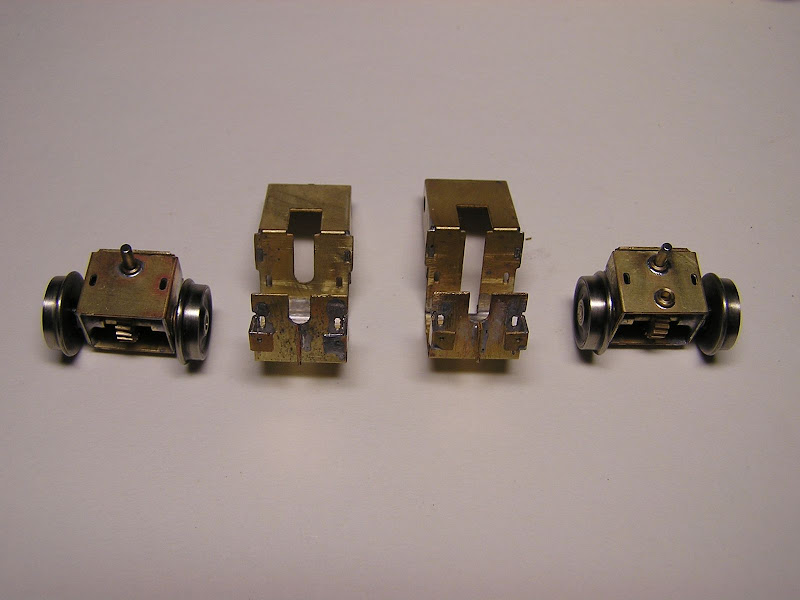

	K rámu se šroubují kapsy pro nápravové převodovky. Toto uspořádání usnadňuje sestavení leptu a montáž kardanů.

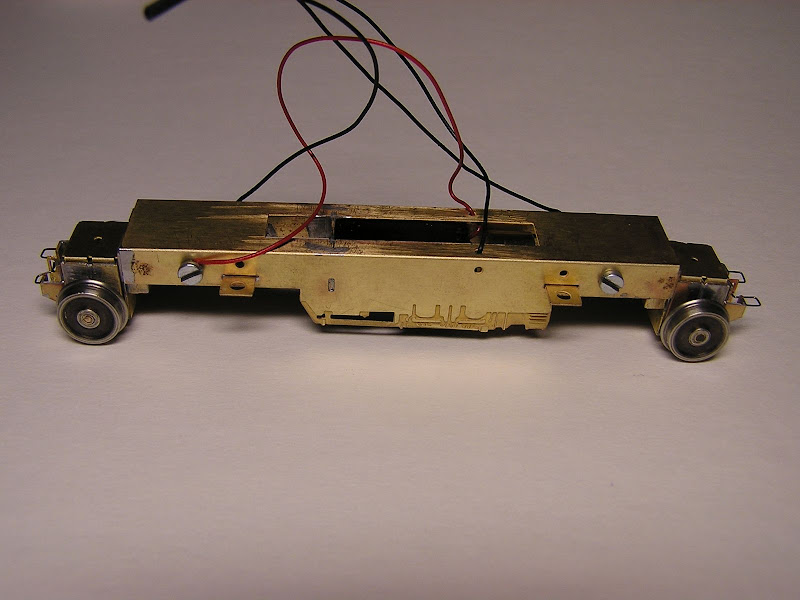

	Hotový pojezd

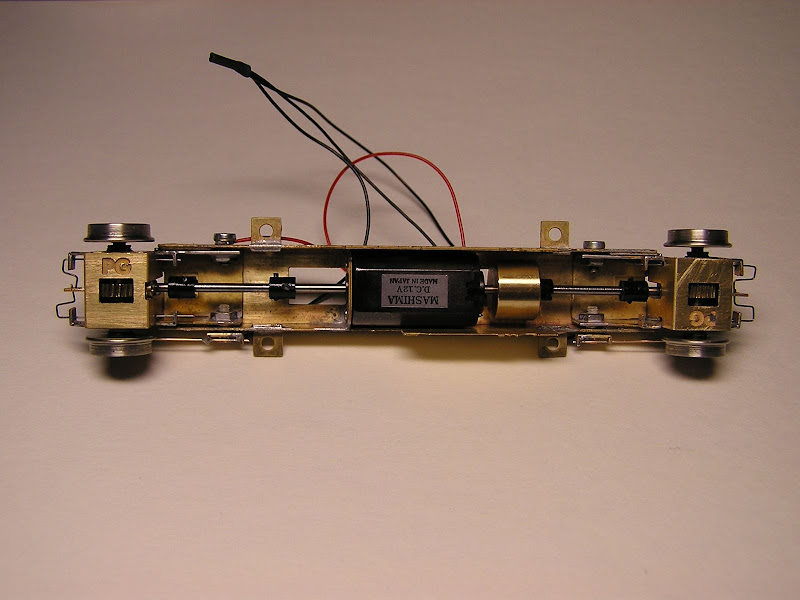

	Stavebnice obsahuje součástky pro sběrače proudu z obou kolejnic. Stavebnice je dodávána s jednostranně izolovanými kolečky NWSL 9.6mm, při jejichž použití je rám trvale propojen s jednou z kolejnic. Pro úplné odizolování rámu je možné použít oboustranně izolovaná kolečka LUCK 9.7mm. Nápravové převodovky jsou od motoru poháněny kardany NWSL.

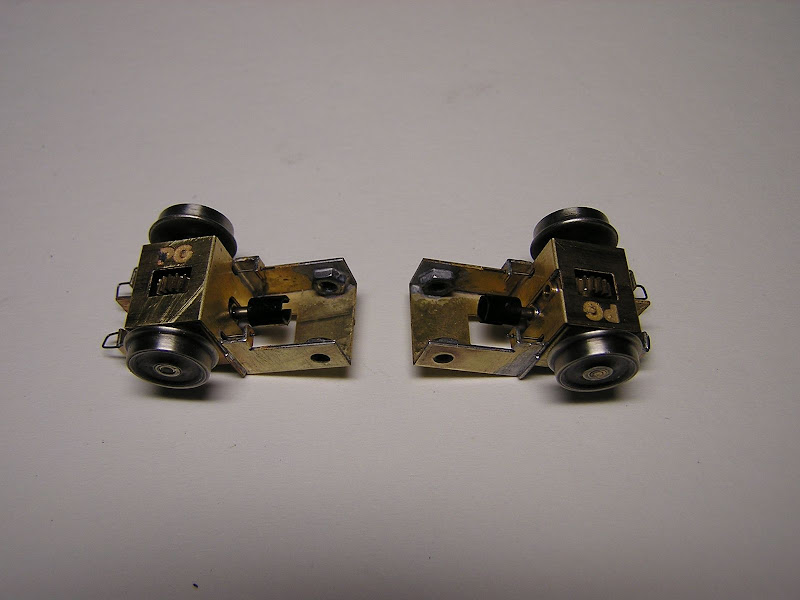

	Sestava kapes s nápravovými převodovkami. Šnekový převod je 20:1. Stavebnice obsahuje mosazné převody Šátek. Mosazné ozubené kolo lze nahradit plastovým, pro snadnější montáž. Převodovky jsou vůči kapsám odpruženy ocelovými strunami. Šneky jsou ve stavebnici dodávány nalisované na hřídelích.
	Jedna z převodovek je vybavena čepem, který zapadá do drážky v kapse převodovky. Toto uspořádání zajišťuje tříbodové uložení pojezdu. Čep nemusí být osazen.
