pojezdyStavebnice pojezdu T211.0 v H0
Stavebnice
je vyvinuta pro připravovaný lept T211.0 v H0 od firmy Hekttor.

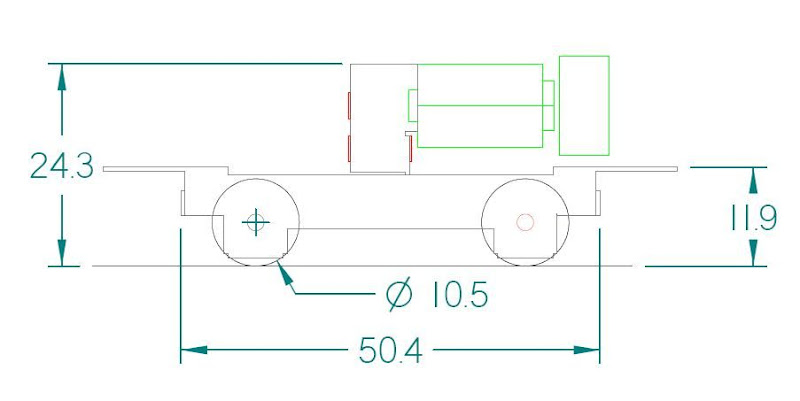

Pro zástavbu do odlitku je níže uveden náčrtek se základními
rozměry.
K sestavení stavebnice je potřeba umět pracovat s lepty a zvládnout
montáž převodovek - především lisování ozubených kol a šneků na
hřídele.
Cena stavebnice je 1700,- Kč.
Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 800,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.
První stavebnice budou k dodání v září 2009.
Objednávky a informace na
e-mailu:

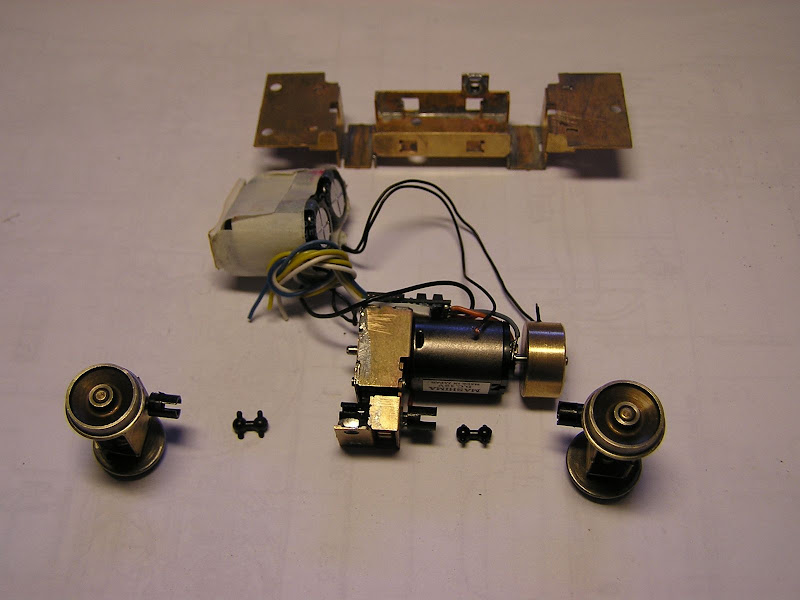

Stavebnice obsahuje:
-
Návod k sestavení
-
Lept rámu pojezdu, nápravových převodovek a rozvodovky
-
Mosazné šneky a plastová ozubená kola "Tenshodo" pro nápravové převodovky
-
Mosazná a plastová ozubená kola M0.3 pro rozvodovku
-
Mosazná pouzdra pro hřídele
-
Hřídele
-
Bronzové podložky pro převodovky
-
Motor MASHIMA 10/15 se šrouby M1.4 pro jeho uchycení
-
Setrvačník
-
Sadu kardanů NWSL
-
Kolečka NWSL RP25/110 10.5mm Nickel Silver
-
Ocelovou strunu pro uchycení nápravové převodovky
-
Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu
Popis pojezdu:
Šířka
rámu a rozvodovky je 11.7mm.

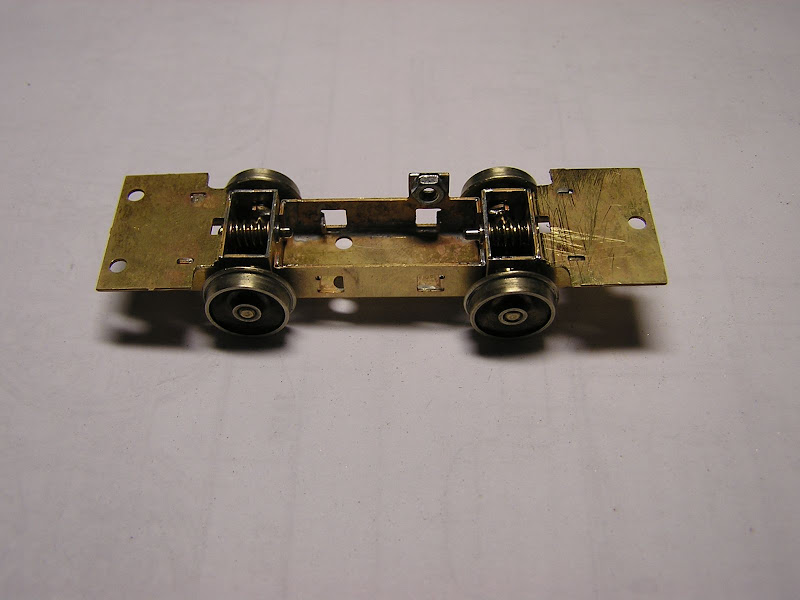

Rám
pojezdu je naohýbán z leptaného plechu.

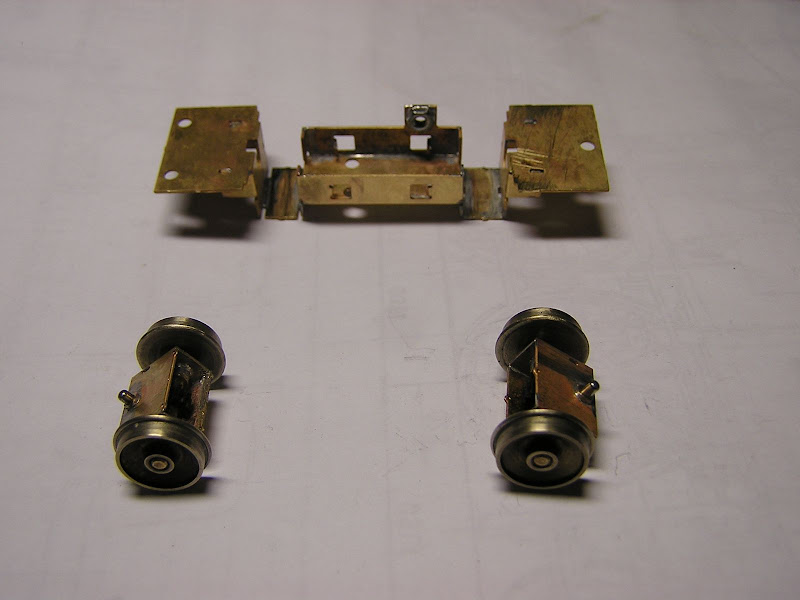

V rámu jsou uloženy nápravové převodovky (převodový poměr 14:1).
Převodovky mohou být uloženy odpruženě nebo zajištěny pro tříbodové uložení pojezdu.
Do

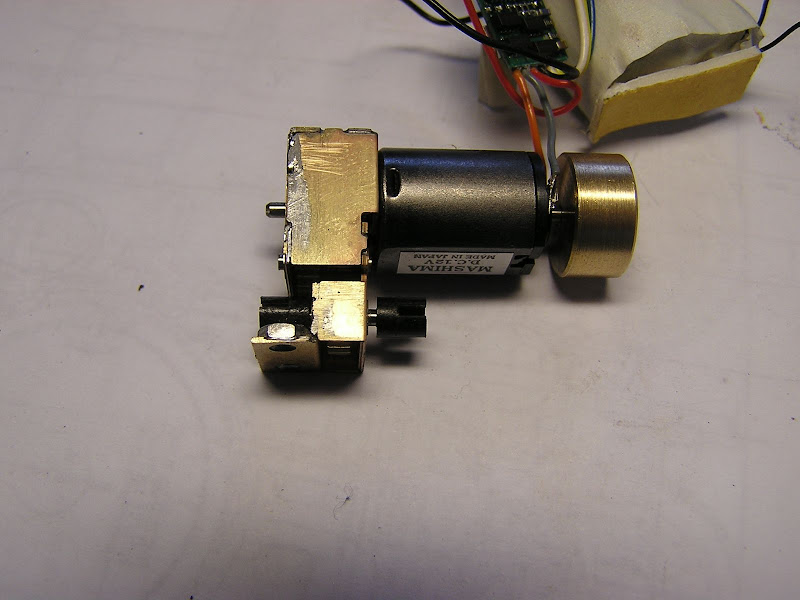

rámu je přišroubovaná rozvodovka s motorem.
Rozvodovka je osazena ozubenými koly M0.3. Převodový poměr 2:1.
Nápravové převodovky jsou od rozvodovky poháněny přes kardany.
Sbírání proudu je řešeno fosforbronzovou strunou uchycenou v držáku. Ten je k rámu přišroubován plastovým šroubem M2.
