Stavebnice pojezdu T334.0 H0

Stavebnice je vyvinuta pro model T334.0 v H0 od firmy Vacek. Pro zástavbu do odlitku nebo leptu je níže uveden náčrtek se základními rozměry.
K sestavení stavebnice je potřeba umět pracovat s lepty a zvládnout montáž převodovek - především lisování ozubených kol a šneků na hřídele.

Cena stavebnice je 2.150,- Kč.

Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 1000,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.

Objednávky a informace na e-mailu:
nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

Ke stavebnici je možno přiobjednat sadu pro odizolování rámu za 95,- Kč (kolečka, bronzová struna, plastové šrouby a držák struny)

Fotografie o vývoji a ke stavbě pojezdu



Popis pojezdu:

Šířka rámu a rozvodovky je 11.7mm.

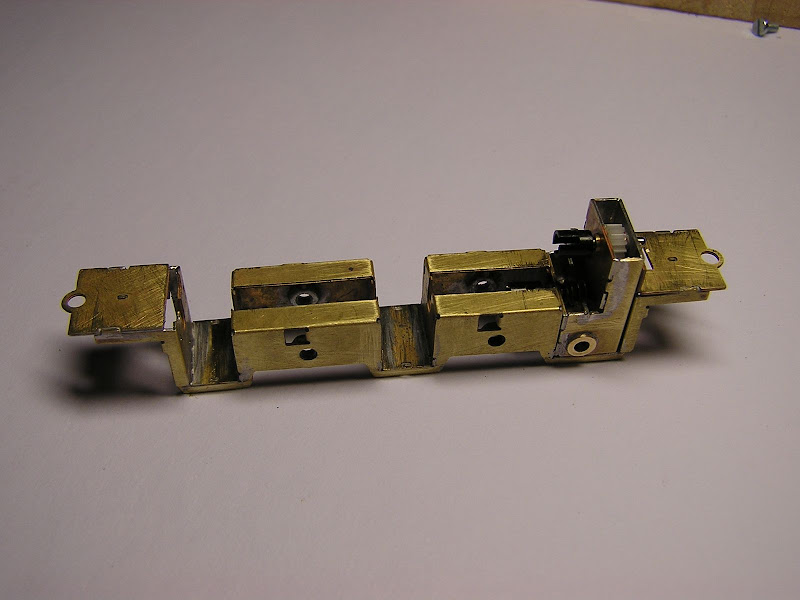

Rám pojezdu je z leptaného plechu.















V "kapsách" rámu jsou usazeny nápravové převodovky.

Převodovky jsou v rámu zajištěny ocelovými strunami, které zajišťují odpružení pojezdu. Odpružení umožňuje stálý kontakt všech kol s kolejnicemi.

Nápravy jsou poháněny šnekovým převodem Tenshodo 14:1.









Motor se dvěma setrvačníky pohání zadní převodovku přes krátký kardan "Dogbone" NWSL.

Rám motoru je k rámu pojezdu přišroubován.

Zadní převodovka je kromě šnekového převodu osazena plastovými ozubenými koly M0.3. Převodový poměr 1.7:1.









Nápravové převodovky jsou mezi sebou propojeny kardany NWSL.

Sbírání proudu je řešeno fosforbronzovou strunou uchycenou v držáku. Ten je k rámu přišroubován plastovým šroubem M2.











Rám pojezdu je vodivě spojen s jednou kolejnicí.
